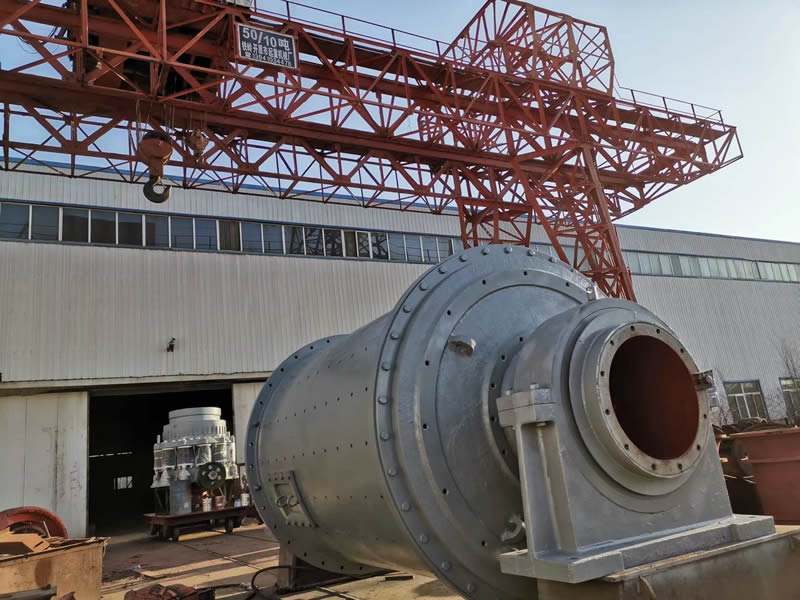

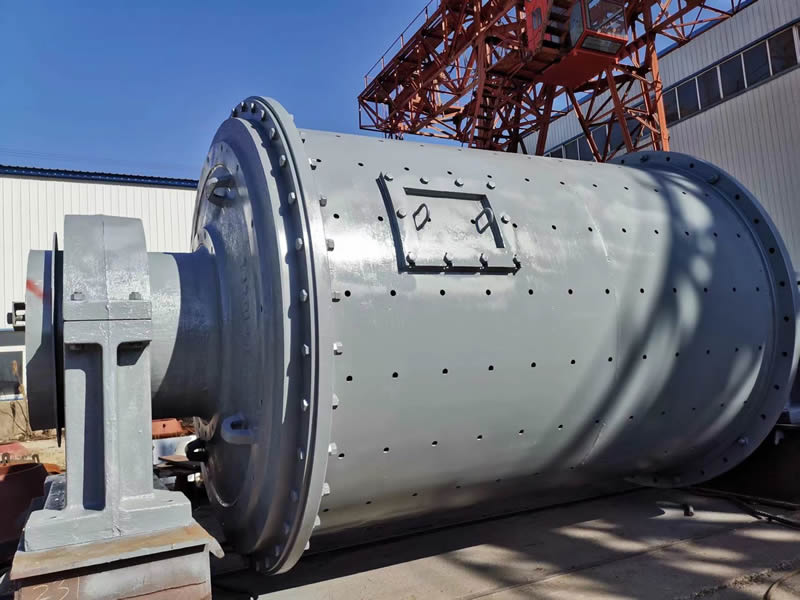

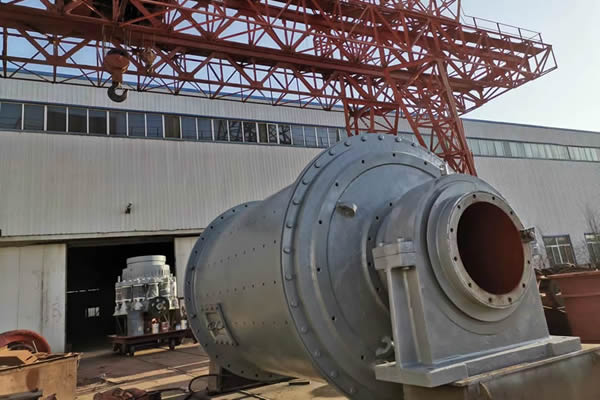

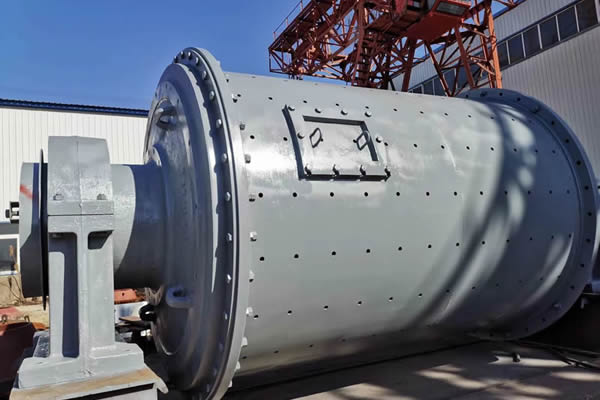

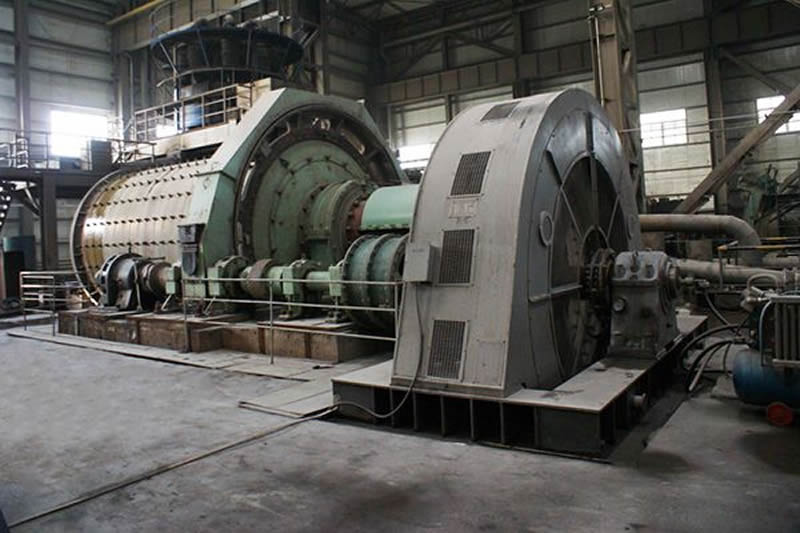

Шаровая мельница
Шаровая мельница Yate - это оборудование предназначенное для измельчения и смешивания сыпучих материалов в шарики небольшого размера. Шаровая мельница обычно применяется для измельчения различных руд или горных пород в горнодобывающей, строительной и других отраслях промышленности.
Шаровая мельница состоит из полой цилиндрической оболочки, вращающейся вокруг своей оси. Ось корпуса может быть как горизонтальной, так и под небольшим углом. Частично заполнена шарами. Мелющие материалы-это шарики, изготовленные из нержавеющей стали, керамики или резины. Внутренняя поверхность цилиндрической оболочки обычно облицована износостойким материалом, таким как марганцевая сталь или резиновая подкладка. Меньший износ происходит на мельницах с резиновой футеровкой. Длина мельницы примерно равна ее диаметру. Как вы знаете, этот шлифовальный станок обычно работает по принципу удара и истирания: уменьшение размера происходит за счет удара, когда шарики падают с верхней части корпуса. Шаровые мельницы обычно работают по принципу удара и истирания: уменьшение размера происходит за счет удара, когда шарики падают с верхней части снаряда.
- Шаровая мельница отличается низкой стоимостью установки и мелющей й среды;
- Производительность и тонкость помола шаровой мельницы можно регулировать, регулируя диаметр шарика;
- Шаровая мельница хорошо подходит как для периодического, так и для непрерывного режима работы;
- Подходит для помола по открытому и замкнутому циклу;
- Применяется для материалов всех степеней твердости;
| Модель | MQS0909 |
MQS0918 |
MQS1212 |
MQS1224 |
MQS1515 |
MQS1530 |
MQS2122 |
MQS2130 |
| Диаметр цилиндра (мм) | 900 | 900 | 1200 | 1200 | 1500 | 1500 | 2100 | 2100 |
| Длина цилиндра (мм) | 900 | 1800 | 1200 | 2400 | 1500 | 3000 | 2200 | 3000 |
| Объем (м³) | 0.5 | 1 | 1.2 | 2.4 | 2.5 | 5 | 6.6 | 9 |
| Макс. загрузка шаров (т) | 0.96 | 1.92 | 2.4 | 4.8 | 5 | 10 | 15 | 20 |
| Мощность двигателя (кВт) | 17 | 22 | 30 | 55 | 60 | 95 | 155 | 210 |
| Вес (т) | 4.62 | 5.34 | 11.4 | 13.43 | 13.9 | 17.4 | 42.2 | 45 |
| Модель | MQS2721 |
MQS2727 |
MQS2736 |
MQS3230 |
MQS3236 |
MQS3245 |
MQS3639 |
MQS3645 |
MQS3650 |
MQS3660 |
| Диаметр цилиндра (мм) | 2700 | 2700 | 2700 | 3200 | 3200 | 3200 | 3600 | 3600 | 3600 | 3600 |
| Длина цилиндра (мм) | 2100 | 2700 | 3600 | 3000 | 3600 | 4500 | 3900 | 4500 | 5000 | 6000 |
| Объем (м³) | 10.8 | 13.9 | 28.5 | 21.8 | 28.5 | 32.8 | 36 | 41 | 46.2 | 57 |
| Макс. загрузка шаров (т) | 23 | 29 | 39 | 46 | 58 | 65 | 75 | 90 | 96 | 120 |
| Мощность двигателя (кВт) | 260 | 310 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1400 | 1600 |
| Вес(т) | 62 | 66 | 77 | 108 | 115 | 123 | 145 | 158 | 165 | 189 |
| Модель | MQS4061 |
MQS4560 |
MQS4565 |
MQS4570 |
MQS4866 |
MQS4870 |
MQS4875 |
MQS5580 |
MQS5592 |
| Диаметр цилиндра (мм) | 4000 | 4500 | 4500 | 4500 | 4800 | 4800 | 4800 | 5500 | 5500 |
| Длина цилиндра(мм) | 6100 | 6000 | 6500 | 7000 | 6600 | 7000 | 7500 | 8000 | 9200 |
| Объем (м³) | 71 | 87.1 | 94.3 | 101.5 | 107.5 | 114 | 122 | 175.5 | 202 |
| Макс. загрузка шаров (т) | 148 | 153 | 165 | 178 | 200 | 212 | 227 | 326 | 375 |
| Модель главного двигателя | TDMK 2000-30 | TDMK 2300-30 | TDMK 2500-30 | TDMK 2500-30 | TDMK 3000-30 | TDMK 3000-30 | TDMK 3500-30 | TDMK 4800-30 | TDMK 5200-30 |
| Мощность мотора (кВт) | 2000 | 2300 | 2500 | 2500 | 3000 | 3000 | 3500 | 4800 | 5200 |
| Напряжение (В) | 10000 | ||||||||
| Вес (т) | 240 | 269 | 280 | 291 | 286 | 295 | 305 | 442 | 466 |
Примечание: Вес машины не включает вес двигателя.
| Модель | MQG0909 |
MQG0918 |
MQG1212 |
MQG1224 |
MQG1515 |
MQG1530 |
MQG2122 |
MQG2714 |
| Диаметр цилиндра (мм) | 900 | 900 | 1200 | 1200 | 1500 | 1500 | 2100 | 2700 |
| Длина цилиндра (мм) | 900 | 1800 | 1200 | 2400 | 1500 | 3000 | 2200 | 1450 |
| Объем (м³) | 0.5 | 1 | 1.2 | 2.4 | 2.5 | 5 | 6.6 | 7.2 |
| Макс.загрузка шаров (т) | 0.96 | 1.92 | 2.4 | 4.8 | 4 | 8 | 14 | 13 |
| Мощность двигателя (кВт) | 18.5 | 22 | 30 | 55 | 60 | 95 | 160 | 210 |
| Вес (т) | 4.39 | 5.36 | 10.5 | 12.5 | 13.5 | 18 | 47 | 48.26 |
Примечание: Вес машины не включает вес двигателя.
| Модель | MQY0918 |
MQY1224 |
MQY1530 |
MQY2130 |
MQY2136 |
MQY2721 |
MQY2736 |
MQY2740 |
| Диаметр цилиндра (мм) | 900 | 1200 | 1500 | 2100 | 2100 | 2700 | 2700 | 2700 |
| Длина цилиндра (мм) | 1800 | 2400 | 3000 | 3000 | 3600 | 2100 | 3600 | 4000 |
| Объем (м³) | 1 | 2.4 | 5 | 9 | 11 | 10.4 | 18.5 | 20.6 |
| Макс.загрузка шаров (т) | 1.66 | 4.8 | 8 | 18 | 20 | 24 | 38 | 40 |
| Мощность мотора (кВт) | 22 | 55 | 95 | 210 | 210 | 280 | 400 | 400 |
| Вес (т) | 5.4 | 12.24 | 16.28 | 43.2 | 46.8 | 63.9 | 70 | 78.8 |
| Модель | MQY3245 |
MQY3254 |
MQY3260 |
MQY3645 |
MQY3650 |
MQY3660 |
MQY3690 |
MQY4060 |
MQY4561 |
MQY5164 |
MQY5583 |
MQY5585 |
MQY5588 |
MQY6080 |
MQY6095 |
| Диаметр цилиндра (мм) | 3200 | 3200 | 3200 | 3600 | 3600 | 3600 | 3600 | 4000 | 4500 | 5100 | 5500 | 5500 | 5500 | 6000 | 6000 |
| Длина цилиндра (мм) | 4500 | 5400 | 6000 | 4500 | 5000 | 6000 | 9000 | 6000 | 6100 | 6400 | 8300 | 8500 | 8800 | 8000 | 9500 |
| Объем (м³) | 32.8 | 39.5 | 43.7 | 41 | 46.2 | 55 | 83 | 69.9 | 93.3 | 117.8 | 182 | 185 | 191.5 | 210 | 249.3 |
| Макс.загрузка шаров(т) | 61 | 73 | 81 | 76 | 86 | 102 | 163 | 113 | 151 | 218 | 296 | 300 | 335 | 389.5 | 462.6 |
| Модель основного двигателя | TDMK 630-36 | TDMK 1000-36/2600 | TM 1250-40/2250 | TM 1800 -30 | TM 1500 -30/2600 | TDMK 2200 -30/2600 | TDMK 2600-32 | TDMK 4100-30 | TDMK 4500-30 | TDMK 4500-30 | TDMK 5200-30 | TDMK 6000-30 | |||
| Мощность мотора (кВт) | 630 | 1000 | 1000 | 1000 | 1250 | 1250 | 1800 | 1500 | 2200 | 2600 | 4100 | 4500 | 4500 | 5200 | 6000 |
| Вес (т) | 112 | 121 | 138 | 135 | 145 | 154 | 212 | 213 | 272 | 290 | 435 | 440 | 452 | 583 | 618 |
